Konstruktionsritningar för grund, stomme och bärande delar

Konstruktionsritningar, även kallade K-ritningar, visar hur husets bärande delar ska byggas: grund, stomme, bjälklag och tak. De bygger på beräkningar av de laster byggnaden ska klara och är det underlag som både byggaren och kommunen behöver innan bygget startar. Konstruktionsritningarna hos Arkigroup AB tas fram av vår byggkonstruktör Daniel Ehsan, i samma team som arkitekterna, så att konstruktion och arkitektur stämmer från början.

Begär offert Skicka befintliga ritningar

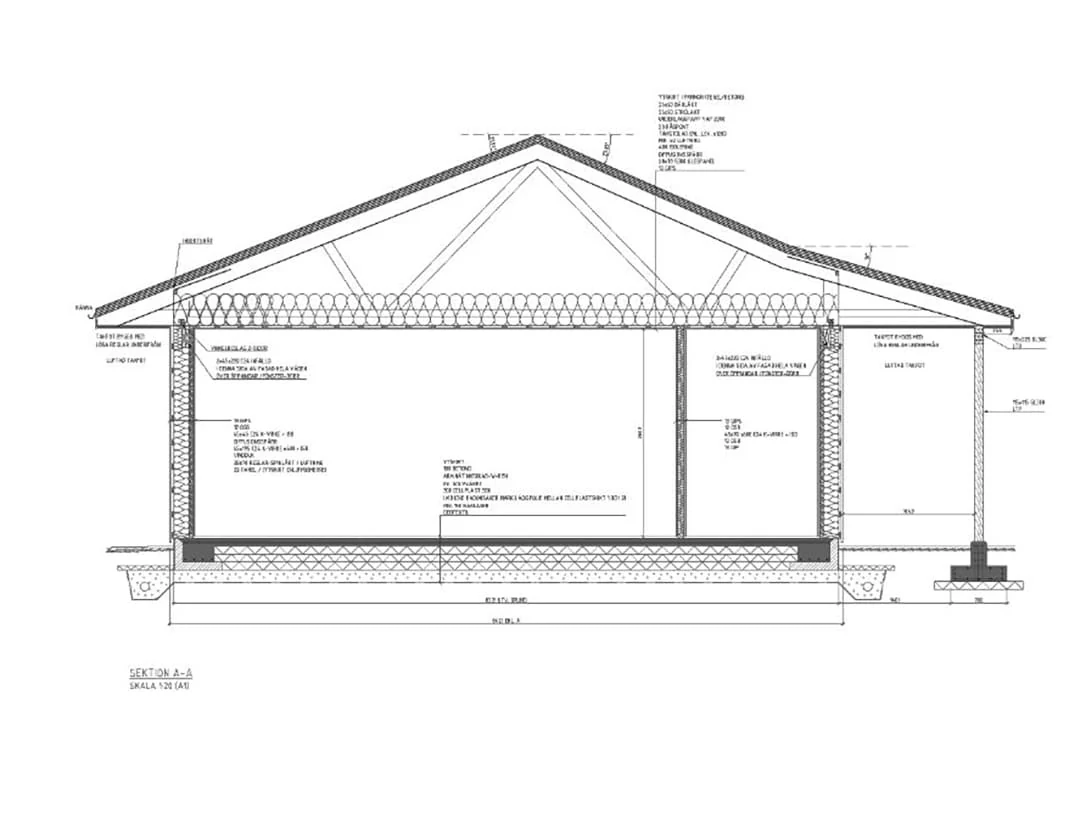

Konstruktionsritning: sektion genom ett enplanshus med takstolar, bjälklag, ytterväggar och grund
Konstruktionsritning. Sektion med takstolar, bjälklag, ytterväggar och grund.

Konstruktionsritning, arkitektritning eller bygghandling?

Arkitektritning

Visar hur byggnaden ser ut och fungerar: planlösning, fasader, höjder och material. Läs mer om bygglovsritningar.

Konstruktionsritning

Visar hur byggnaden står stadigt: dimensioner, material och utförande för grund, stomme och bärande delar.

Bygghandlingar

Hela underlaget som byggaren arbetar efter. Konstruktionsritningarna är en del av det. Läs mer om bygghandlingar.

När behövs konstruktionsritningar?

Så fort något bärande byggs nytt eller ändras behövs ett konstruktionsunderlag. Vanliga exempel:

  • Nytt hus

    Grund, stomme, bjälklag och takstolar dimensioneras för just din byggnad och tomt.

  • Tillbyggnad

    Den nya delen ska bära sig själv och anslutas säkert till det befintliga huset.

  • Ta bort eller flytta en bärande vägg

    Lasten måste föras ner på annat sätt, ofta med en balk och nya upplag. Ändringar i bärande konstruktion kräver normalt en anmälan till kommunen.

  • Takkupa eller ny takkonstruktion

    När taket öppnas eller byggs om behöver bärningen räknas om.

  • Balkong, skärmtak och trappor

    Utkragande och öppna konstruktioner kräver noggranna detaljer och infästningar.

  • Lokaler, lager och industri

    Större spännvidder, tunga laster och maskiner kräver beräkningar och samordning med installationerna.

Det här innehåller konstruktionsritningarna

  • Grundritningar

    Grundplan med placering och dimensioner av plintar, fundament, grundbalkar och platta, samt material och eventuell armering.

  • Stomme och bärande väggar

    Placering och dimensioner av pelare, balkar och bärande väggar, med material och armeringsdetaljer.

  • Bjälklag och tak

    Bjälklagsplaner med bjälkar och plattor, samt takplaner med takstolar, lutning och material.

  • Sektioner

    Genomskärningar som visar höjder, våningar och hur de bärande delarna hänger ihop, till exempel mellan vägg och tak.

  • Detaljritningar

    Närbilder av anslutningar, infästningar, fogar, genomföringar och ställen där förstärkning behövs.

  • Fukt och isolering

    Hur konstruktionen skyddas mot fukt och hur isoleringen ska utföras i anslutningarna.

  • Trappor, schakt och specialdelar

    Trappor, hisschakt, balkonger, skärmtak och andra delar som kräver egna lösningar.

  • Material och mängder

    Materialspecifikationer, till exempel betong- och stålkvalitet, och mängdförteckningar som underlättar beställning.

  • Beräkningar och konstruktionsdokumentation

    Beräkningar av laster från egenvikt, snö, vind och nyttjande, och en konstruktionsdokumentation som beskriver hur det bärande systemet fungerar.

Regler för konstruktionen

  1. Bärförmåga, stadga och beständighet. Enligt plan- och bygglagen ska en byggnad vara konstruerad så att den bär de laster den utsätts för, utan ras eller oacceptabla deformationer, under hela sin livslängd.
  2. Boverkets byggregler. Sedan 1 juli 2025 ersätter Boverkets nya byggregler både BBR och de tidigare konstruktionsreglerna EKS. Övergångsperioden slutade 30 juni 2026, så alla nya projekt ska följa de nya reglerna. Dimensioneringen görs enligt eurokoderna.
  3. Tekniskt samråd och startbesked. Kommunen kan begära konstruktionsritningar, beräkningar och konstruktionsdokumentation inför startbeskedet. Arbetet får inte påbörjas förrän startbeskedet är givet.

Källor: Boverket, konstruktionsdokumentation, Boverket, tekniskt samråd och Boverket, nya byggregler.

Konstruktörer och arkitekter i samma team

Hos Arkigroup arbetar konstruktör och arkitekt tillsammans i samma projekt. Det gör att stomme, planlösning och installationer passar ihop, och att frågor löses på ritningen i stället för på bygget.

Daniel Ehsan, byggkonstruktör på Arkigroup

Daniel Ehsan, byggkonstruktör

Daniel tar fram konstruktionsritningar och beräkningar för villor, tillbyggnader och lokaler.

E-post: daniel.e@arkigroup.se

Ali Alshammari, arkitekt och grundare av Arkigroup

Ali Alshammari, arkitekt och grundare

Ali grundade Arkigroup 2018 och har över 30 års erfarenhet av byggbranschen. Han samordnar arkitektur, konstruktion och myndighetskrav i projekten.

E-post: ali@arkigroup.se

Så tar vi fram dina konstruktionsritningar

  1. Genomgång av underlaget

    Vi går igenom bygglovsritningar, arkitektritningar eller befintliga ritningar via webbmöte, telefon eller möte på plats, och reder ut vad som ska byggas eller ändras.

  2. Offert

    Du får ett tydligt prisförslag. När det är godkänt sätter vi igång.

  3. Beräkningar och dimensionering

    Konstruktören räknar på lasterna och dimensionerar grund, stomme och bärande delar.

  4. Ritningar och dokumentation

    Du får konstruktionsritningar, beräkningar och den konstruktionsdokumentation kommunen kan begära inför startbeskedet.

  5. Stöd under bygget

    Vi svarar på frågor från byggaren. Behöver du mer kan vi ta fram kompletta bygghandlingar, vara kontrollansvarig enligt PBL i projekt där vi inte själva utför arbetet, eller ta hela bygget genom totalentreprenad.

Vanliga frågor om konstruktionsritningar

Vad är en konstruktionsritning?

En konstruktionsritning, eller K-ritning, visar hur en byggnads bärande delar ska utföras: grund, stomme, bjälklag och tak, med dimensioner, material och detaljer. Den tas fram av en byggkonstruktör och bygger på beräkningar av lasterna.

Hur gör man konstruktionsritningar?

Konstruktören utgår från arkitektritningarna och tar reda på vilka laster byggnaden ska bära: egenvikt, snö, vind och det som byggnaden ska användas till. Sedan väljs bärande system och material, till exempel trä, betong eller stål, och delarna beräknas och dimensioneras enligt eurokoderna och Boverkets byggregler. Resultatet ritas upp i CAD eller i en BIM-modell, med planer, sektioner och detaljer som byggaren kan arbeta efter.

Vilka är några exempel på konstruktionsritningar?

Vanliga exempel är grundritning med plintar och grundbalkar, stomritning med pelare och balkar, bjälklagsplan, takstolsritning, balkritning när en bärande vägg tas bort, armeringsritning för betong och detaljritningar för anslutningar och infästningar.

Vad är skillnaden mellan arkitektritning och konstruktionsritning?

Arkitektritningen visar hur byggnaden ser ut och fungerar. Konstruktionsritningen visar hur den står stadigt, alltså hur de bärande delarna ska dimensioneras och byggas.

Behövs konstruktionsritningar för bygglov?

Oftast inte för själva bygglovsansökan, som bygger på arkitektritningar. Däremot kan kommunen begära konstruktionsritningar och beräkningar vid det tekniska samrådet, innan du får startbesked.

Behöver jag konstruktionsritning för att ta bort en bärande vägg?

Ja. Lasten från väggen måste föras ner på annat sätt, ofta med en balk, och det ska beräknas av en konstruktör. Ändringar i bärande konstruktion kräver normalt också en anmälan till kommunen.

Vad är konstruktionsdokumentation?

Ett dokument som beskriver hur byggnadens bärande system fungerar och vilka laster det är dimensionerat för. Det ger byggherren, förvaltaren och byggnadsnämnden en samlad bild av konstruktionen.

Vilka regler gäller för konstruktionen?

Plan- och bygglagens krav på bärförmåga, stadga och beständighet, Boverkets byggregler och eurokoderna. Sedan 1 juli 2025 har Boverkets nya byggregler ersatt EKS, och från 1 juli 2026 gäller de för alla nya projekt.

Vem får göra konstruktionsritningar?

Det finns inget lagkrav på certifiering för att göra konstruktionsritningar. Däremot ansvarar byggherren för att konstruktionen uppfyller kraven på bärförmåga, stadga och beständighet, och kommunen bedömer underlaget vid det tekniska samrådet. Därför bör ritningarna tas fram av en utbildad byggkonstruktör. Hos Arkigroup gör byggkonstruktören Daniel Ehsan dem, i samarbete med projektets arkitekt.

Vad kostar konstruktionsritningar?

Det beror på projektets storlek och hur komplicerad konstruktionen är. Du får en kostnadsfri offert inom 24 timmar.
